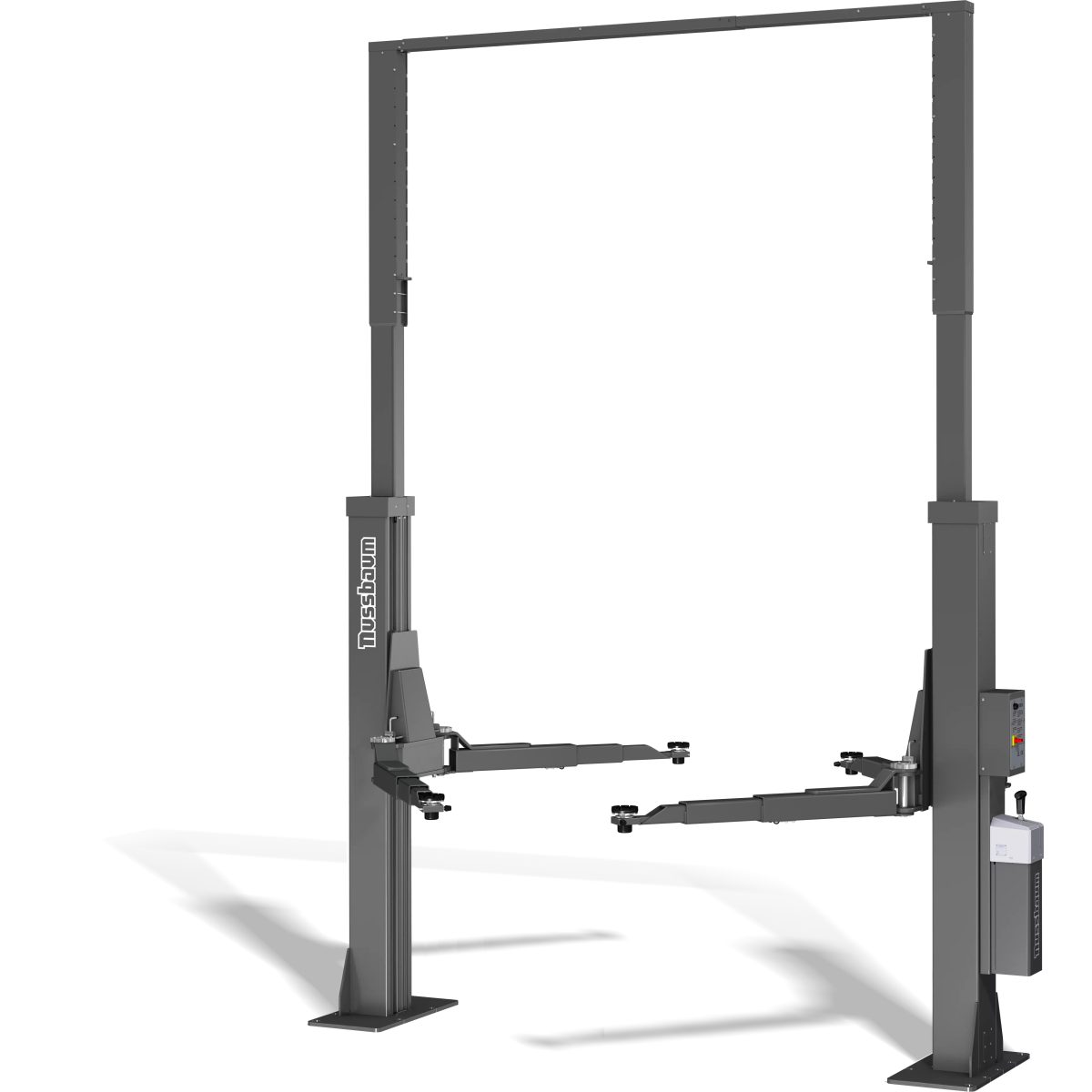

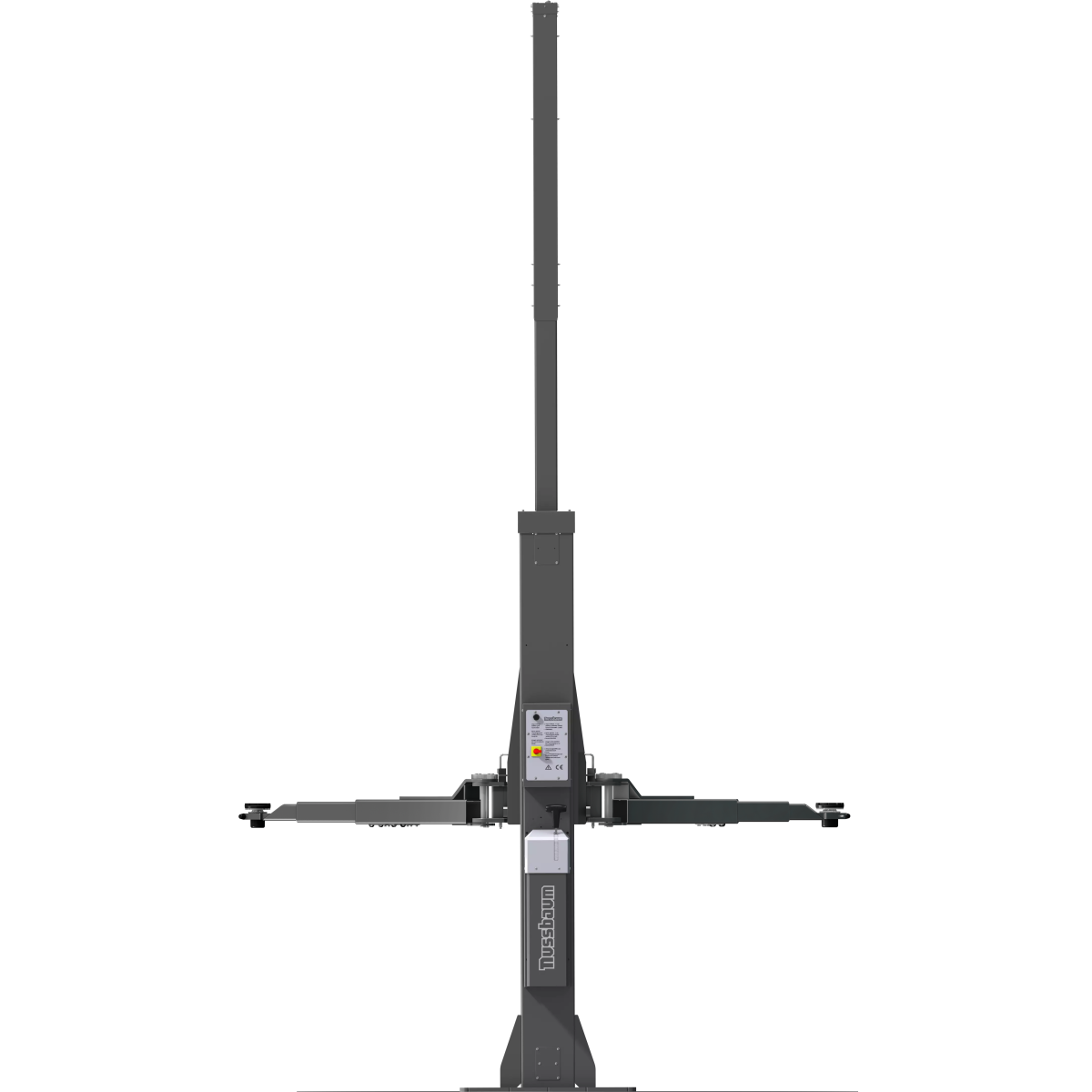

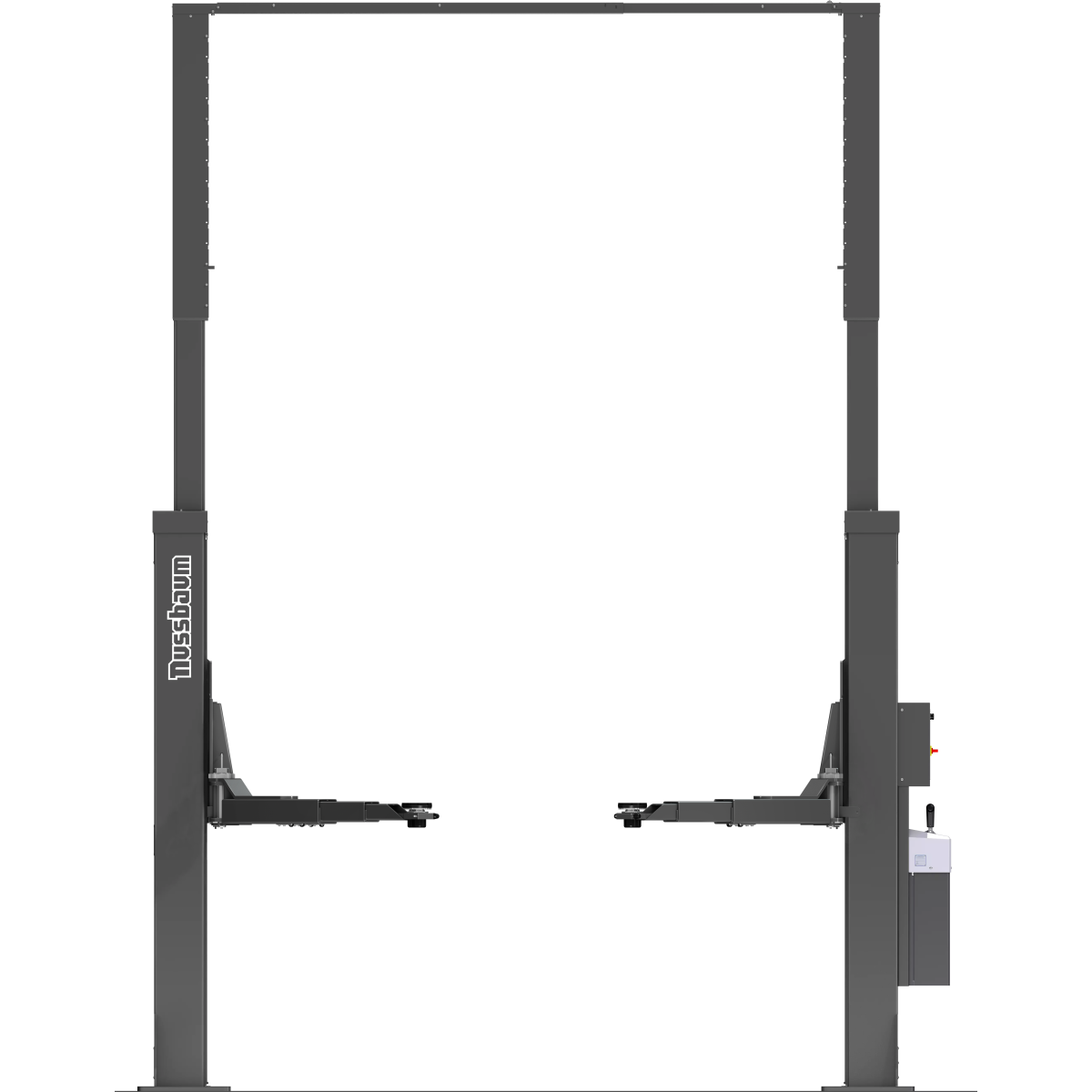

Power Lift HF 3S 5000 Universal

Hydraulische 2 Säulen Hebebühne mit Universal-Tragarmen

Power Lift HF 3S 5000 Universal

Item No:HLNTK250.0001110D-7016
Power Lift HF 3S 5000 Universal
Customize Compare
Brief description
Item No: HLNTK250.0001110D-7016
Lifting capacity: 5000 kg
Type 2 post lift
Color Grey

Power Lift HF 3S 5000 Universal

Die hydraulische 2 Säulen Hebebühne Power Lift HF 3S 5000 Universal mit einer Tragkraft von 5000 kg und symmetrischen Universal-Tragarmen ist die weltweit einzige Hebebühne mit dreifachem Sicherheitssystem. Außerdem ist sie die ideale Hebebühne für die anspruchsvolle Kfz-Werkstatt die alle Fahrzeugtypen bedient, von kurzen Kleinwagen über schwere SUV bis zu Vans und Transportern mit langem Radstand. Mit den für Ihre Gewichtsklasse sehr schnellen Hub- und Senkzeiten sowie einem minimalen Wartungsaufwand (keine Gleichlaufseile, keine Rollen) und der automatischen Sicherheitsklinke ist sie die ideale Hebebühne für den täglichen Dauereinsatz in einer Autowerkstatt, in der Flexibilität und Reaktivität gefragt ist. Mit den Universal-Tragarmen bestehend vier 2-fach teleskopierbaren Tragarmen können Sie eine breite Palette an Fahrzeuggrößen und Gewichtsklassen von Smart bis zu Mercedes Sprinter und VW Crafter mit langem Radstand anheben.

Die Power Lift HF 3S 5000 Universal ist serienmäßig mit den patentierten Nussbaum-Technologien NT und HyperFlow® ausgestattet und wird von Nussbaum seit Ihrer Markteinführung 2014 in Kehl-Bodersweier in Baden-Württemberg entwickelt und hergestellt.

  • Hubzeit: 31 Sekunden / Senkzeit 15 Sekunden
  • Tragkraft: 5000 kg
  • Universal-Tragarme erreichen die Aufnahmepunkte verschiedenster Fahrzeuggrößen
  • Verstellbar in Breite und Höhe (mit optionaler Steigrohrverlängerung)
  • Druckluftanschluss und 220 V Steckdose in Säule integriert
  • Hohe Qualität: Jedes Aggregat und jeder Hydraulikzylinder werden vor Versand getestet
  • Entwickelt und hergestellt in Südwestdeutschland
  • Empfohlen von Mercedes-Benz (für bauähnliche Hebebühne HL 2.50 NT Universal MB)

Die HF 3S-Serie ist das Ergebnis aus über 40 Jahren Erfahrung in der Herstellung und Entwicklung hochwertiger automobiler Hebebühnen Made in Germany. Mit speziell entwickelten, hauseigenen Technologien, können wir Ihnen als weltweit einziger Hebebühnenhersteller eine punktgenaue, variable Senkgeschwendigkeit und einen immer perfekten Gleichlauf ohne manuellen Wartungsaufwand anbieten. Der ergonomische stufenlose Bedienhebel Nussbaum-Commander ermöglicht das feinfühlige Senken und lässt den Anwender Positionen im Handumdrehen ändern und korrigieren, das Ganze bei maximaler Sicherheit. Die Power Lift HF 3S 5000 Universal ist nicht nur sicher, sondern auch außergewöhnlich flexibel und passt sich den verschiedensten Werkstattgrößen und Konfigurationen an. Ihr Grundrahmenfreies und in der Aufstellbreite sowie Höhe verstellbares Design, ermöglicht verschiedenste Aufstellkombinationen und Varianten:  Mit einer minimalen Höhe von 4020  mm und einer Maximalhöhe von 4880 mm dank der optionalen Steigrohrverlängerungen kann die Power Lift HF 3S 5000 Universal sowohl in Werkstätten mit geringer Deckenhöhe eingesetzt werden als auch den Unterboden von hohen Fahrzeugen wie Vans und Transporter auf die für Sie ideale Arbeitshöhe heben.

Die ziehenden Hydraulikzylinder schonen den Hydraulikkreislauf auch bei intensiver Nutzung und benötigen sehr wenig Energie. Der geringe Stromverbrauch, der beständige automatische Ausgleich der Hydraulikkreisläufe durch das HyperFlow® System und der geringe Wartungsaufwand auch dank der reduzierten Anzahl beweglicher Teile senken die laufenden Kosten. Das Unterölaggregat ist an der Bediensäule angebracht und für Wartungen leicht zugänglich. Ein Druckluftanschluss und eine 220 V Steckdose sind in die Bediensäule integriert. Die Tragarme und Säulen werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend grau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Das Design und die Verarbeitung der Power Lift HF 3S 5000 Universal geben ihr ein elegantes Gesamtbild, das Ihre Werkstatt auch im direkten Kundenkontakt im besten Licht erscheinen lässt.

Wie unterscheidet sich die Nussbaum-Sicherheitsklinke von herkömmlichen Sicherungssystemen?

Die Nussbaum-Sicherheitsklinke sichert das Fahrzeug während des Hubvorgangs automatisch in Abständen von 100 mm bis zur maximalen Hubhöhe von mm. Durch den an der Bediensäule angebrachten Sicherheitsschalter kann die Hebebühne zusätzlich manuell in die Klinke abgesetzt werden. Im Gegensatz zu herkömmlichen 2 Säulen Hebebühnen mit Sicherheitsklinken erzeugt die Sicherheitsklinke während des Hebens und Senkens kein sonst für diese Art der Hebebühnen typisches Klack-Geräusch. Das Fahrzeug kann direkt nach Freigabe der Klinke abgesenkt werden, ohne erst nach oben aus der Klinke gehoben werden zu müssen.

Details
Capacity 5000 kg
RAL color RAL 7016 - Grey
Coating Powder coating
Recommended installation width 3750 mm
Required ceiling height 4200 mm
Pick up pad height min 130 mm
Pick up pad height max 205 mm
Pick up pad height min 130 - 205 mm
Min length front arm 860 - 1850 mm
CE-Stop ja
Lifting height max. 2067 mm
Clear distance between columns min 2977 - 3177 mm
Synchronization system
Column height 4020 mm
Installation width min. 3650 - 3850 mm
Total width min 3925 - 4450 mm
Lifting time 31 sec
Lowering time 15 sec
Clearance height min 3963 - 4824 mm
Drive-through width min 2690 - 2890 mm
Drive-through width column min 2977 - 3177 mm
Drive-through width lifting carriage min 2690 - 2890 mm
Total height min 4020 - 4880 mm
Pick up device
E-Set
Oil quantity (approx.) 10 liter
Electrical connection (Ph/V/Hz) 3 Ph , 400 V , 50 Hz
Engine power 3 KW
Fuse protection
Foundation length 1650 mm
Foundation width 4300 mm
Concrete thickness 250 mm
Concrete quality C20/25
Noise level (<=) 70 db
Customs tariff number 84254100

Datasheets

Data sheet 154 KB

Foundation plans

Cube foundation plan 55 KB

Liftingpatterns

Pickup point matrix 706 KB

Inspection books

POWER LIFT HF 3S 5000 DE EN FR ES IT 21 MB

Leaflets

Power Lift HF 3S 5000 Prospetto - Italiano 1.7 MB
Power Lift HF 3S 5000 Broschüre - Deutsch 1.7 MB
Power Lift HF 3S 5000 Brochure - English 1.7 MB
Power Lift HF 3S 5000 Panfleto - Español 1.7 MB
Nussbaum POWER LIFT HF 3S 5000 FR WEB 1.7 MB
1
Packaging
Product Dimensions 4300mm x 1150mm x 920mm
Total weight 1470kg
Stackable
Listenansicht Explosionsansicht
Ball knob for striking GN 319-KT-32-B10-M Item No: 970233 Replacement item: 250HDL48119
Bolt Rd. 10x22 S355J2G3 (galvanized 5-15µm) Item No: 025ALSM08039
in stock
Check valve RVE06 S 2 bar Installation: G1/4 Item No: 983700
in stock
Circuit breaker A 105/3.0200-EV-SO Item No: 990403
in stock
Contactor DC24V / 5,7KW / 400V [27] Item No: 990842
in stock
Elastomer support Drm. 125x24 mm Item No: 901103031
in stock
Energieset Kunststoff 70X50X150 Item No: 225SL05093
low stock
Fuse holder for E-Set incl. fine fuse 5x20 mm 6,3A Item No: 232SL393024
in stock
gear pump 1BK7S4,2 Q 2,7 cm³ Item No: 980340
low stock
Kopfschutz Rd. 68x40 PA 6.6 schwarz Item No: 250HDL48028
in stock
Locking pin complete Item No: 250HDL48119
Delivery time on request
Nozzle 15-010/L 10 RB A3C Item No: 980014
Delivery time on request
Piston guide ring GP6500500-T47-050x05,6x02,5x146,9 Item No: 980277
in stock
Push button 1115.0101 Item No: 990322
in stock
Schuko socket outlet blue 10/16A 230V IP54 Item No: 990646
in stock
Schutzkappe f.Ziehstange 10mm Item No: 970008
in stock
Submersible motor UO7K2-371 3,00 kW 3 Ph. 230/400V 50Hz 2pol. Item No: 992658
in stock
Telescopic support plate Item No: 235TTKAS08055
Delivery time on request
Zylinder Folgeseite 1854 mm Hub Komplett Item No: 230HL22351-ET
Delivery time on request
Zylinder Kommandoseite 1854 mm Hub Komplett Item No: 230HL22301-ET
Delivery time on request
1
Adapter set for transporter (Trapo) adjustable 180 - 286 mm, set = 4 pieces. Item No: 250SL08130S
Adjustable top set 115-220 mm, set = 4 pieces. Item No: 235TTKAS08501
Adjustable top set 231-330 mm, set = 4 pieces. Item No: 235TTKAS08809
Attachment set for MB 100, adjustable 150-255 mm, set = 4 pieces. Item No: 235TTKAS08537
Attachment set for Sprinter (NCV3) with fixing pin for front attachment points, adjustable 189-289 mm, set = 2 pieces. Item No: 235TTKAS08870
Aufsteckgarnitur für Sprinter (NCV3) mit Prisma für hintere Aufnahmepunkte, verstellbar 181-283 mm, Satz = 2 Stück. Item No: 235TTKAS28850
